EOC Master Series

Outdoor Master 1RF IN 1RF OUT

EOC局端系列产品用于在同轴网络上提供以太网通道,为运营商在现有Cable网络上提供有线电视信号传输的同时提供宽带数据接入。在组网应用中,EOC设备分为局端设备和终端设备,局端设备负责对以太网信号的调...

  • 产品概述
  • 功能特性
  • 技术参数

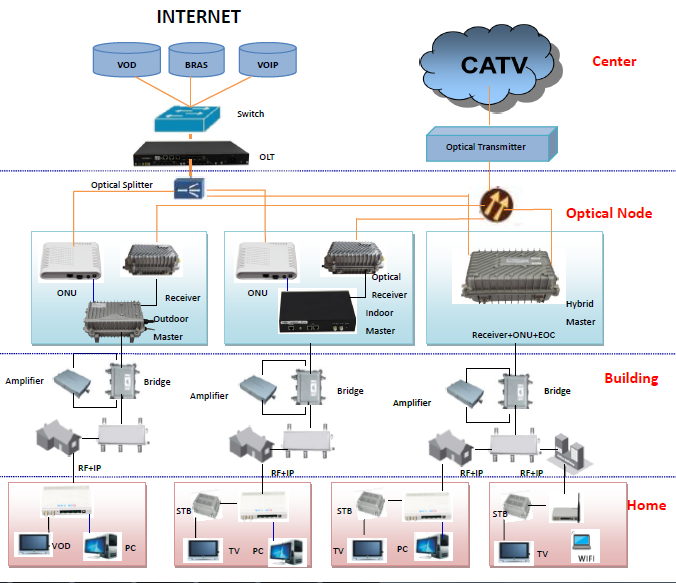

  • 组网应用
  • 相关资料

产品采用全铸铝外壳,适合广电传统的室外安装或线挂安装;并做到防水防尘的功能;局端内置过流/不过流信号耦合板能在局端内部把有线电视信号和EOC数字信号进行混合,并支持一路或是二路有线电视信号进行同时耦合,形成单模块一进一出局端和单模块二进二出局端二种大类产品。

l 全铸铝密封外壳,防水防尘,宽温工作设备,工作温度为-40℃~75℃;可在极端环境下正常工作
l 内置一个耦合板的局端可以混合一路电视信号;内置二个耦合板的可以混合二路电视信号,且可以过60V电流
l 每种机械规格都支持有Qualcomm公司的AR7410方案的局端产品和Mstar公司的MSE500方案的局端产品
l 技术适应网络,网络零改造。整个方案无须进行电缆双向改造,工程施工量小,充分利用原有投资,建设周期短,能迅速抢占市场
l 采用OFDM自适应调制技术。对电缆分配网内的噪声、干扰和时变性可自适应匹配,可以在恶劣信号环境下稳定可靠连接,不掉线,同等环境下通信稳定性大大提高
l 可以直接60V取电工作;安装简单,不需要复杂的信号调试,对安装维护人员的要求不高

属性

描述

设备类型

CLM-C1M2XX1(7M4SX)

CLM-A1M2XX1(7M4SX)

CLM-C1M4XX1(7M4SX)

CLM-A1M4XX1(7M4SX)

CLM-A1M4XX1(5M4)

CLM-C1M4XX1(5M4)

CLM-C1M4XX1(5M4)

CLM-A1M4XX1(5M4)

芯片方案

AR7410

MSE500

接口类型

210/100/1000 Base-T网口(GE1

110/100/1000 Base-T网口(GE1

110/100Base-T网口(FE1

2F型母座公制

4F型母座公制

射频

占用频率:7.567.5MHz

占用频率:270MHz

最大输出电平:115dBuv

接收灵敏度:-25 dBm

接口类型: F型母座公制(防水贯通头设计)

输出阻抗:75Ω

遵循标准

IEEE 802.3, IEEE 802.3x, IEEE 802.3ab

IEEE 802.3u Auto MDI (X)

SNMP V1/V2

IEEE P1901/HomePlug AV

支持EOC终端批量配置、自动升级

支持EOC终端环路检测、黑白名单功能

支持FTPTFTP升级

支持VLAN(透传和802.1q模式)

支持端口限速、端口镜像、流量监控、风暴抑制

性能

物理层速率:600Mbps

MAC层吞吐量:350Mbps

管理方式

支持远程WEB 管理      TELNET 管理     SNMP管理

MAC层工作模式

CSMA/CA

TDMA/CSMA

调制模式

OFDM

4096/1024/256/64/16/8-QAM, QPSK, BPSK

加密模式

128-bit AES 加密

传输距离

-5类线支持1KM

电源

220V AC或者60V AC4763Hz

外形尺寸(MM

212(L)×105(W)×90(H)

重量

<5.0KG

工作温度

-4075

工作湿度

5%95%非凝露

环境防护等级

IP67

功耗

<6W
