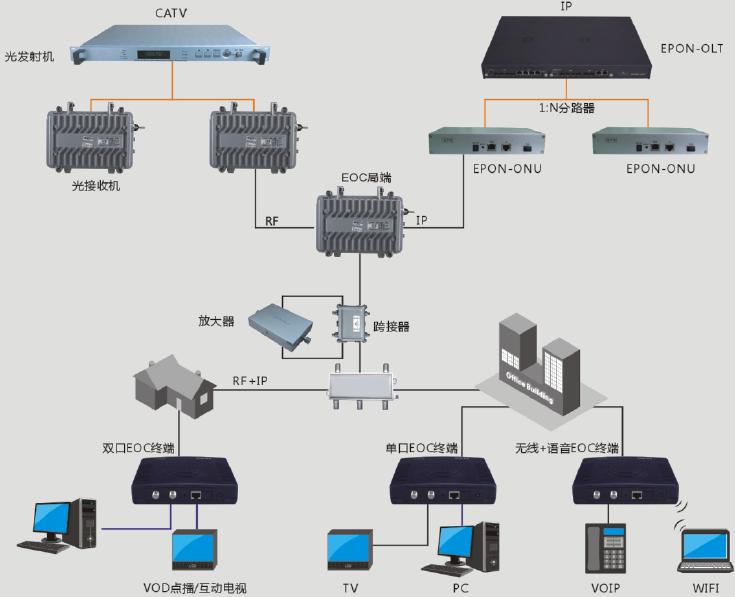

- 组网应用
- 相关资料
三合一系列将CATV光接收/EPON传输/EOC调制三种技术相结合。EPON ONU网络单元可提供高速数据,CATV光接收机可提供1000MHz下行射频通道,EOC局端把高速数据信号调制到射频低频通道上,并与CATV信号相互结合,形成了集高速数据、视频、语音三种播放于一体的综合承载网,满足广电数字电视的双向改造和国家三网融合的需要EPC101x系列为ONU/EOC局端一体机。
1、全铸铝密封外壳,防水防尘,宽温工作设备,工作温度为-40℃~75℃;可在极端环境下正常工作
2、选用高品质E-O光电转换和砷化镓放大的一体化光接收模块;低损耗高隔离的EOC混合器,使光网站具有四路数据及电视信号,确保光网站发挥最佳性能
3、全自动光AGC控制,输入光功率-6~+2dBm输出电平不变,CTB,CSO基本不变;射频通道全砷化镓低噪声放大器件,功率倍增两路高电平分支/分配输出
4、此规格都支持有Qualcomm公司的AR7410方案的局端产品和Mstar公司的MSE500方案的局端产品
5、技术适应网络,网络零改造。整个方案无须进行电缆双向改造,工程施工量小,充分利用原有投资,建设周期短,能迅速抢占市场
6、EOC采用OFDM自适应调制技术。对电缆分配网内的噪声、干扰和时变性可自适应匹配,可以在恶劣信号环境下稳定可靠连接,不掉线,同等环境下通信稳定性大大提高
7、方便工程施工,节约工程外箱空间,是特别适合开展数据业务的HFC网络的光节点设备
8、一路光纤输入,四路混合信号输出,融合光接收机,ONU设备功能、实现光进铜出完美融合
属性 |
描述 |
|||
设备类型 |
CLM-A0M4G*OX1(7M4SX) CLM-C0M4G*OX1(7M4SX) |
CLM-A0M4G*OX1(5M4) CLM-C0M4G*O X1(5M4) |
||
芯片方案 |
AR7410 |
MSE500 |
||
接口类型 |
2个10/100/1000 Base-T网口(GE1) |
1个10/100/1000 Base-T网口(GE1) 1个10/100Base-T网口(FE1) |
||
4个F型母座公制 |
||||
光输入接口:SC/UPC |
||||
射频 |
占用频率:7.5~67.5MHz |
占用频率:2~70MHz |
||
最大输出电平:115dBuv |
||||
接收灵敏度:-25 dBm |
||||
接口类型: F型母座公制(防水贯通头设计) |
||||
输出阻抗:75Ω |
||||
遵循标准 |
IEEE 802.3, IEEE 802.3x, IEEE 802.3ab |
|||
IEEE 802.3u Auto MDI (X) |
||||
SNMP V1/V2 |
||||
IEEE P1901/HomePlug AV |
||||
支持EOC终端批量配置、自动升级 |
||||
支持EOC终端环路检测、黑白名单功能 |
||||
支持FTP/TFTP升级 |
||||
支持VLAN(透传和802.1q模式) |
||||
支持端口限速、端口镜像、流量监控、风暴抑制 |
||||
性能 |
物理层速率:600Mbps |
|||
MAC层吞吐量:350Mbps |
||||
管理方式 |
支持远程WEB 管理 TELNET管理 SNMP管理 |
|||
MAC层工作模式 |
CSMA/CA |
TDMA/CSMA |
||
调制模式 |
OFDM |
|||
4096/1024/256/64/16/8-QAM, QPSK, BPSK |
||||
加密模式 |
128-bit AES 加密 |
|||
传输距离 |
-5类线支持1KM |
|||
ONU性能参数 |
RX波长:1490nm |
|||
TX波长:1310nm |
||||
接收光功率:-24dBm~-3dBm |
||||
发射光功率:-2~+4dBm |
||||
光连接器:SC/UPC |
||||
速率:上下行1.25G bps |
||||
光输入接口:SC/UPC,满足IEEE802.3ah标准 |
||||
互联互通国家标准,CTC2.1 |
||||
光机性能参数 |
光工作波长:1100nm~1600nm |
|||
光功率接收范围:-6~+1dBm |
||||
输出电平:≥105dB(四路输出) |
||||
光链路特性:CNR≥51dB、CSO≤-62dB、CTB≤-65dB |
||||
输出口反射损耗:47~860MHZ ≥16dB |
||||
与DATA隔离:各端口≥67.5 dB |
||||
衰减器选择:0~20dB 1dB档可选 |
||||
监测口电平:-20 dB(相对于输出端口电平) |
||||
均衡器选择:47~862MHz 衰减器式均衡器 1dB档可选 |
||||
电源 |
220V AC或者60V AC,47~63Hz |
|||
外形尺寸(MM) |
308(L)×217(W)×126(H) |
|||
重量 |
<5.0KG |
|||
工作温度 |
-40℃~75℃ |
|||
工作湿度 |
5%~95%非凝露 |
|||
环境防护等级 |
IP67 |
|||
功耗 |
<40W |
