EOC Master Series

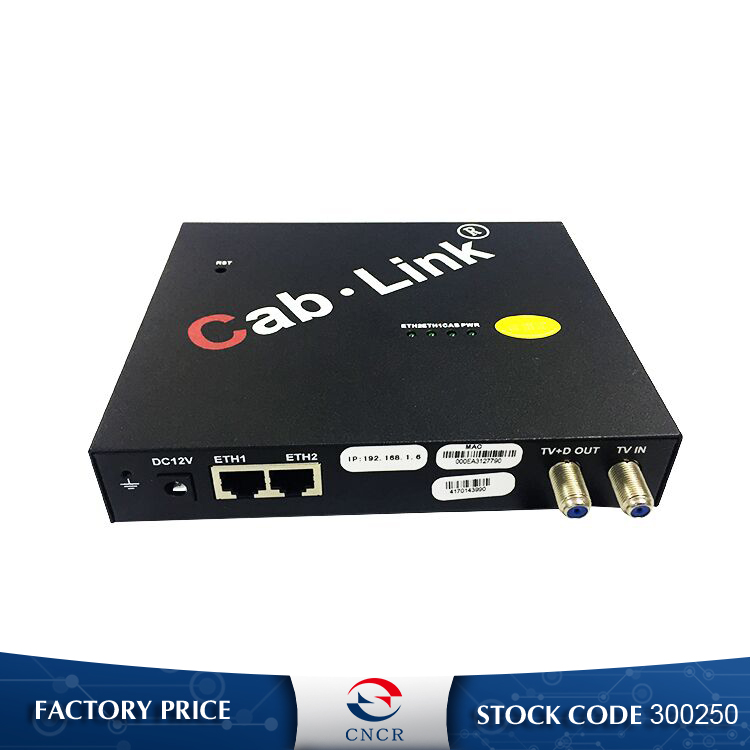

Indoor Master 1RF IN 1RF OUT

EOC局端系列产品用于在同轴网络上提供以太网通道,为运营商在现有Cable网络上提供有线电视信号传输的同时提供宽带数据接入。在组网应用中,EOC设备分为局端设备和终端设备,局端设备负责对以太网信号的调...

  • 产品概述
  • 功能特性
  • 技术参数

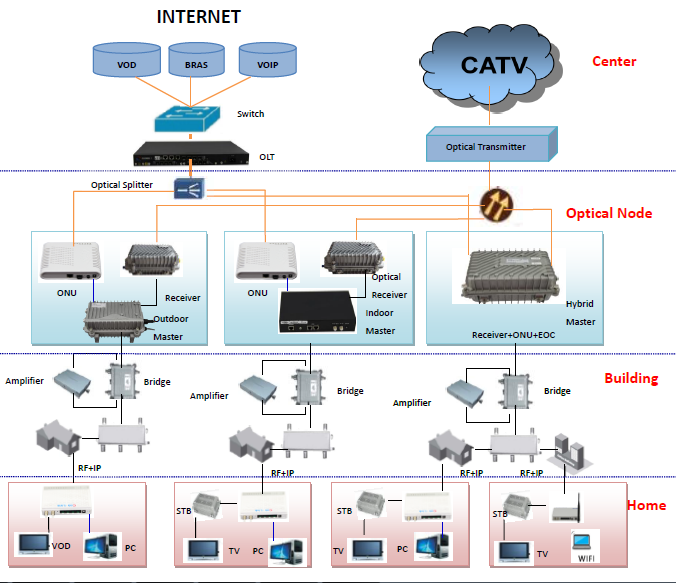

  • 组网应用
  • 相关资料

室内型局端系列;是为楼宇室内空间专门设计的EOC局端;该设备可安装在HFC有线电视网的光节点光机电缆输出线路或楼栋用户分配网输入线路上,为用户提供语音、视频、数据等多种业务。 室内型局端有2款机械类型分别为:内置一个双工器的单模块一进一出局端和内置二个双工器的单模块二进二出局端。

l 内置一个双工器的局端可以混合一路电视信号
l 安装简单,不需要复杂的信号调试,对安装维护人员的要求不高
l 网络汇接点前移,头端设备简化,头端设备成本远低于其他同类产品
l 采用1U铁盒,安装简易,支持工作台放置、壁挂放置,并可配置挂耳能够标准机架安装
l 每种机械规格都支持有Qualcomm公司的AR7410方案的局端产品和Mstar公司的MSE500方案的局端产品
l 采用OFDM自适应调制技术。对电缆分配网内的噪声、干扰和时变性可自适应匹配,可以在恶劣信号环境下稳定可靠连接,不掉线,同等环境下通信稳定性大大提高
l 技术适应网络,网络零改造。整个方案无须进行电缆双向改造,工程施工量小,充分利用原有投资,建设周期短,能迅速抢占市场。支持自带WEB网管功能

属性

描述

设备类型

CLM-D2M4XX1(7M4SX)

CLM-D2M4XX1(5M4)

芯片方案

AR7410

MSE500

接口类型

210/100/1000 Base-T网口(GE1

110/100/1000 Base-T网口(GE1

110/100Base-T网口(FE1

2F型母座公制

射频

占用频率:7.567.5MHz

占用频率:270MHz

最大输出电平:115dBuv

接收灵敏度:-25 dBm

接口类型: F型母座公制

输出阻抗:75Ω

遵循标准

IEEE 802.3, IEEE 802.3x, IEEE 802.3ab

IEEE 802.3u Auto MDI (X)

SNMP V1/V2

IEEE P1901/HomePlug AV

支持EOC终端批量配置、自动升级

支持EOC终端环路检测、黑白名单功能

支持FTPTFTP升级

支持VLAN(透传和802.1q模式)

支持端口限速、端口镜像、流量监控、风暴抑制

性能

物理层速率:600Mbps

MAC层吞吐量:350Mbps

管理方式

支持远程WEB 管理     TELNET管理     SNMP管理

MAC层工作模式

CSMA/CA

TDMA/CSMA

调制模式

OFDM

4096/1024/256/64/16/8-QAM, QPSK, BPSK

加密模式

128-bit AES 加密

传输距离

-5类线支持1KM

电源

外置12V DC1000mA

外形尺寸(MM

218(L)×149.6(W)×44(H)

重量

<5.0KG

工作温度

-4075

工作湿度

5%95%非凝露

环境防护等级

IP54

功耗

<6W
