 IP承载网质量拨测系统,一方面对整个IP承载网的基础网络性能和故障进行端到端的7*24小时监测;一方面采用仿真的测试手段,对软交换网络中的各类信令及媒体流量进行仿真,表征用户体验值。由此帮助工程师对故障的位置,故障的严重性和故障的层面进行快速定位和分析。

1)  对于IP承载网出现的故障能够做到预防性发现,在故障造成严重的通信中断或者障碍之前发现并且解决这些故障。特别是对于承载了MGW和MSC Server的IP承载网链路必需进行密切监控。

       2)  对IP承载网性能,以及可能发生的性能下降的情况进行不间断的监控。IP承载网的性能下降,特别是时延,丢包和抖动指标的变化会造成用户语音质量下降或者瞬断,是语音IP化后的重点监控目标。一旦发现承载网质量下降的情况,需要立刻定位故障点并进行排除。

       3)  提高IP承载网故障定位和检测的速度。软交换网络的大容量特点决定了IP承载网故障会对业务造成大面积的影响,因此故障定位的速度对于解决问题的及时性至关重要。


1.  硬件部署

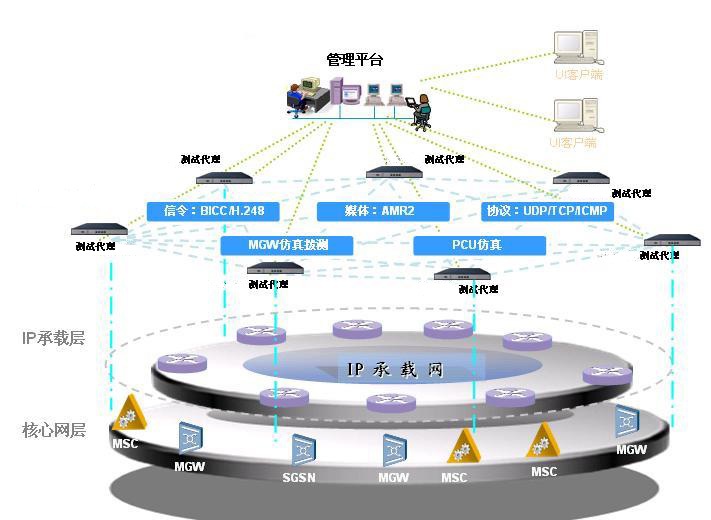

       在现有的IP承载网AR/CE设备上新开通一套VPN链路或新设立一组OSPF域(也可采用现有某一个VPN链路),并新开通一个接口并将该接口与被测VPN相绑定,该接口用于接入该系统的测试代理节点(Agent)。测试管理服务器(TMS)与测试代理节点(Agent)之间的链路,可采用网管网联通,运用带外管理方式;也可采用管理链路与测试链路共享的带内管理方式。示意图如下:

       2.  软件功能

       2.1. 基础网络性能测试(网络质量可视化)

       IP承载网质量拨测系统对IP承载网网络质量及性能进行不间断测试测量,通过一系列的协议(IP/TCP/UDP)仿真,实现端到端的基础网络性能监测,并将测试结果以报表方式呈现出来,用于第一时间发现、定位网络故障,并为整体评估IP承载网性能质量提供可靠依据。具体测试模块包括以下几部分:

       1)   TCP性能:TCP性能测试功能测量两个测试代理节点之间的单向/双向TCP业务性能。设置参数包括:测试包大小、发包数量、发送间隔时间、发送和接收端口、单/双向选择、预警门限值、告警门限值。测试结果包括:抖动、吞吐量、时延、交易速率并产生门限告警。

       2)   UDP性能:测量两个测试代理节点之间的单向/双向UDP业务性能。设置参数包括:测试包大小、发包数量、发送间隔时间、发送和接收端口、单/双向选择、预警门限值、告警门限值。UDP性能测试结果参数包括:时延、网络丢包、乱序、抖动、吞吐率和平均突发包。

       3)   多协议Traceroute:测量多个探针之间以及探针与被测服务器/终端之间的网络通道及沿着通道到达每个网络设备的性能并产生门限告警。多协议路由跟踪测设置参数包括:测试包大小。结果参数包括:条数、每一跳IP地址以及对应时延、回应种类和平均返回时延。除了基于三层路由跟踪功能,还可通过在ICMP报文上封装UDP/TCP端口,实现基于端口号的路由跟踪,当网络中存在基于四层端口做的策略路由设置,可采用设置四层加载UDP/TCP端口参数的方式,对真实路由进行跟踪。

       4)   网络吞吐量:实时监测任意两个测试代理节点之间的网络吞吐量,从而进行测试网络最大有效带宽。测试结构要求包括:最大有效带宽、网络延时、抖动。

       5)   PING性能:测量多个测试探针之间以及探针与被测服务器/终端的响应PING业务时延、丢包率、吞吐量和抖动并产生门限告警。PING性能测试设置参数包括:包大小、数量、发送间隔。结果参数包括:时延、网络丢包、抖动、吞吐率和平均突发包。

2.2. 承载业务性能测试(业务质量可视化)

       IP承载网质量拨测系统可模拟软交换网络端局进行面向语音业务及视频业务的媒体业务质量分析测试。其中包括IP承载网的业务敏感度的各项指标分析(软交换信令、媒体),用于监测IP承载网中话音及视频业务的性能指标,并对影响上层业务的延时、丢包、抖动、乱序等参数进行诊断。

       通过测试代理对IP承载网进行全覆盖的故障和性能监控。测试代理节点之间采用Full-mesh的矩阵型链路监测方案,对IP承载网进行7*24小时不间断监测。具体测试指标包括:

       1)   软交换信令性能分析:支持中国移动IP承载网网络对SCTP, H.248 (MEGACO) 和 BICC 支撑敏感度性能测试,实时监测任意两个测试代理之间的IP承载网端到端路径性能,测试结果包括SCTP重传率、SCTP心跳通过率,BICC接通率,H.248接通率,并将产生的告警传送到相应的网管平台。

       2)   AMR2 语音质量测试:支持中国移动软交换网络的AMR2语音编码的语音质量测试,支持P.862 PESQ和MOS的量测。实时监测任意两个测试代理之间的AMR2语音质量,并将产生的告警传送到相应的网管平台。

       3)   VoIP 分析:执行IP语音运行系统的性能保证测试和问题诊断,业务部署前的VoIP设备测试,生成MOS值,对通话质量进行客观评价,包括时延、丢包、抖动、吞吐率等参数,支持G.711, G.723, G.726 和G.729等语音编码。

       4)   H.263流媒体质量分析:支持中国移动网络的H.263视频编码的视频质量测试,支持MDI的量测。实时监测两个测试代理之间的H.263视频媒体流质量,并将产生的告警传送到相应的网管平台。



详细信息资料请登录查询子公司网站http://www.broadtech.com.cn/document/p2/1/
